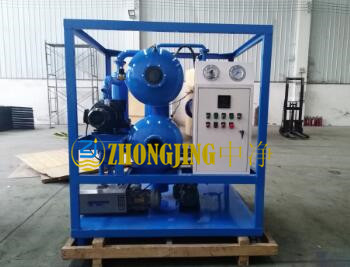

ZYD-30變壓器油真空濾油機SV萊寶泵的結構和功能
2019-6-24 22:00:39??????點擊：
ZYD-30變壓器油真空濾油機SV萊寶泵的結構和功能
1.1、結構和功能
SOGEVAC SV 200 和 SV300 是單級油封式旋片泵。泵本身帶有防返油閥、氣鎮閥(選用件)、出口過濾器、回油線路和油冷卻回路。泵由直聯法蘭電機驅動。
注：氣鎮閥在 USA 銷售的泵中是標準件。
真空濾油機萊寶泵安裝在泵缸體(7/83)中的偏心轉子(7/88)有三塊葉片，它們把泵腔分成幾個隔室。每個隔室的容積隨轉子旋轉周期性改變。
當轉子旋轉時，抽空腔的進氣部分容積擴張，將氣體通過吸入口吸入。氣體經過污物防護罩，打開的防返油閥(7/54)進入泵腔。當轉子進一步旋轉，葉片從吸入口將泵腔部分分開。這部分泵腔體積減少，氣體被壓縮。氣體在略高于大氣壓力時經過排氣閥(6/20)從泵腔中排出。油被注入泵腔起密封，潤滑和冷卻泵的作用。壓縮氣體夾帶的油在油箱(6/27)內由于折轉而被初步捕集。然后在出口過濾器元件(6/29)中被徹底過濾。于是，排氣中油含量下降至低于可見程度(捕集率大于 99%)。
在出口過濾器中捕集的油經過回油管(6/11)返回到進氣室。為了防止大氣壓下的氣體從油槽流入進口，回油管由一個浮球閥控制。
油循環是由油箱(壓力高于或等于大氣壓)和泵的進氣口(壓力低于大氣壓)之間存在的壓差維持的。一部分油取自油槽(6/27)，經過油過濾器(6/25)流到轉子的軸承支撐點和泵腔。注入泵內油的另一部分不會通過油過濾器。所以，如果油過濾器偶然完全堵塞，通過具有足夠油量的第二線路確保潤滑，從而保證泵良好機械運轉。
然而在這種情況下，泵達不到規定的極限壓力。一般來說這表明油臟了或油過濾器被堵塞了。
在電機軸上旋轉的風扇產生冷卻所必須的空氣流，來通過冷卻盤管中的潤滑。
根據需求，可訂購帶氣鎮裝置(6/14)的泵(USA 型號的泵氣鎮閥為標準配置)。
打開氣鎮閥，讓被稱作“氣鎮”的可控制的一定數量的空氣進入泵腔。當抽空可冷凝氣體或蒸汽時，這氣鎮可防止可冷凝氣體在泵內的冷凝(最大容許水蒸汽壓力見技術參數)。真空濾油機有不同種類的氣鎮：標準氣鎮較大氣鎮(10%)帶電磁閥的氣鎮見供貨時不帶氣鎮閥的泵，也可加裝氣鎮閥。用防返油閥(7/54)防止真空腔的意外破空和返油。
1.1.1應用范圍
根據設計，SOGEVAC 泵可用來抽空穩定氣體，其工作范圍為從大氣壓到泵極限真空之間的粗真空范圍。
SOGEVAC 泵不能抽空侵蝕性、腐蝕性的、易爆或易燃?xì)怏w。
若存在有侵蝕性的，易燃的，腐蝕的或易爆氣體，請與 LEYBOLD 公司聯系。
根據設計，這些泵不能在易燃或易爆環境下工作。 若有問題，請與 LEYBOLD 公司聯系。
當心泵不適合抽空液體或含有灰塵的介質。必須引入相應防護措施。
如有問題，請與LEYBOLD公司聯系。
在抽空氧含量高于大氣(>20%)的氣體或其它高活性氣體之前，泵必須改型，除油，然后必須使用特殊油(例如 PFPE)。采取相應安全措施。
請與 LEYBOLD 聯系以獲取有關重要的真空濾油機 安全說明書。
1.2 標準規格
處于備用狀態的泵，電機隨泵一起提供。隨泵一起提供的還有 GS77 或等同的油已注入泵內。
連接口由塑料保護蓋封住。在啟動泵之前要去除這些塑料保護蓋。
